2018, Vol. 37
积雪是研究天气、气候和水文的重要参数之一。在北半球中高纬度地区的冬季, 积雪是最主要的地表覆盖类型, 有40% ~50%的区域被积雪所覆盖(Dietz et al, 2012)。积雪会反射大部分的入射太阳光, 从而对地球气候系统的能量平衡产生重要影响, 是全球气候变化的重要影响因素(Jain et al, 2008; Zhao et al, 2009), 近年来研究还表明积雪的反照率受到黑炭、沙尘等气溶胶沉降的显著影响(Wang et al, 2013, 2014, 2015)。青藏高原(下称高原)是世界第三极, 平均海拔大于4 000 m(接近零度层), 大片地区在春、秋、冬季积雪严重。高原与大气的动力及热力相互作用与下垫面过程联系紧密(冯璐等, 2016), 积雪通过改变下垫面特性势必会影响高原与大气的物质和能量交换, 因此高原积雪对区域气候有重大影响。Pu et al(2009)研究发现东亚夏季季风的爆发和高原春季积雪覆盖面积的距平存在联系, 积雪覆盖面积正(负)距平对应着更迟(早)的东亚夏季季风爆发时间; 郑益群等(2000)发现积雪增加会明显减弱亚洲夏季风强度, 使华南降水减少, 江淮流域降水增多。周利敏等(2016)发现高原冬、春季积雪少(多)将导致南亚高压较强(弱), 东脊点偏东(西)。王顺久(2017)总结了高原对水资源系统的影响可概括为两个方面:一是积雪通过改变高原热力、动力作用影响大气环流, 从而造成降水和蒸发的时空变化; 二是高原积雪通过融雪过程改变河川径流的水量。积雪对局部天气要素也存在影响, 如李丹华等(2017)研究了高原的3次积雪过程, 发现当地表有积雪覆盖时, 早上温度随高度减小的变化趋势出现时间比无雪覆盖时落后1 h, 傍晚温度随高度增大的变化趋势提前1 h出现。因此, 准确地获得高原地区的积雪信息, 对于区域乃至全球的天气和气候研究都十分重要。
被动微波反演是卫星遥感地表雪深或雪水当量的重要手段, 相比于光谱遥感, 微波遥感具有以下主要优点: (1)穿透云和小雨能力强; (2)可以较深地穿透地表积雪, 获得积雪的深层信息; (3)无需太阳光作为光源(Ulaby et al, 1981)。因此空基微波遥感传感器具有全天候、全天气状态下的对地观测能力, 现在已经广泛地用于定量监测全球积雪参数等地表参数(Shi et al, 2012)。
雪深和雪水当量都是反映地表积雪量的重要物理因子。近40年来, 被动微波遥感积雪算法取得了很大的进展。Chang et al(1976, 1987)首次根据辐射传输理论和米散射理论, 提出了微波遥感反演雪深和雪水当量的模型, 得出了半物理半经验公式。之后, 许多研究者对Chang的算法做了修正, 得到了不同区域的雪深和雪水当量被动微波反演算法(Goodison, 1989; 车涛等, 2004; Derksen et al, 2005; 蒋玲梅等, 2014)。但是过去的微波遥感反演算法普遍没有考虑云及大气对微波信号的影响, 认为云和大气在微波对地遥感中的影响可以忽略。因此大部分的微波遥感反演雪深和雪水当量算法直接采用大气顶出射亮温进行计算, 而没有做大气订正。
大气对微波信号的影响已经有所研究。Wang et al (2007)指出, 晴空条件下, 影响大气吸收作用的主要物理量是大气有效温度(Ta)和大气吸收因子(G), 而Ta和G主要依赖于氧气的吸收, 水汽的作用可以忽略。Wang et al (2003)也发现当大气可降水量小于等于1.5 cm时, 19 GHz和37 GHz通道亮温差弱相关于大气水汽。Qiu et al (2007)发现在高原晴空条件下, 大气对23.8 GHz通道亮温的贡献最大有0.54 K, 对89 GHz通道亮温的贡献最大有5.56 K。邱玉宝等(2016)通过辐射传输模式模拟发现, 晴空条件下大气对低频微波信号透过率大于0.98, 而36.5 GHz和89 GHz通道的大气透过率在晴空下分别为0.896和0.756。典型层云覆盖下大气的透过率在10.7, 18.7和36.5 GHz通道分别为0.942, 0.828和0.605。由此可见, 在中(如36.5 GHz)、高频(如89 GHz)微波通道, 大气对微波传输的影响是比较显著的, 其对微波反演雪深的影响值得探讨。
近年来, 很多研究已经开始就大气对微波遥感反演积雪参数的影响开展研究。如Wang et al (2007)在美国选取了两个区域, 利用无线电探空数据, 估算了大气和云的吸收作用, 得到了Aqua卫星所搭载的高级微波扫描辐射计AMSR-E(Advanced Microwave Scanning Radiometer for EOS)在地表附近的亮温, 发现使用大气顶出射微波亮温计算得到的雪水当量会比使用地表附近微波亮温计算得到的雪水当量低25% ~50%, 而且有云条件下比晴空条件下的低估要更严重。Tedesco et al (2006)发现进行了大气订正后的AMSR-E微波亮温, 用来识别像元是否有积雪比未做订正的微波亮温效果要好, 和中分辨率成像光谱仪MODIS(Moderate Resolution Imaging Spectroradiometer)识别积雪像元的符合比例提高了约7%。高原的云量和云状存在地区性差异和显著的日变化(王艺等, 2016), 因此, 在微波遥感反演高原积雪雪深的过程中, 将不同的云和大气条件加以考虑是十分必要的。
另外, 曾将地基观测的云资料、MODIS观测的云资料、相关大气再分析资料与SSM/I、AMSR-E亮温资料相结合, 利用微波辐射传输模式校正了大气对微波信号的影响, 得到了全天候天气条件下(降水除外)北美中纬度林区、亚马逊雨林地区的地表出射微波亮温, 据此反演得到了地表微波比辐射率, 并利用该数据对植被蒸腾、植被生长季的界定、热带雨林的植被含水量、地表微波比辐射率与降水、土壤湿度等的动态相互作用进行了研究(Min et al, 2006a, 2006b, 2010; Li et al, 2009, 2013)。但是还没有将该方法应用于地表雪深反演的研究。
高原的积雪状况是影响我国区域天气和气候的重要敏感因素, 利用先前发展的大气订正方法, 将多源卫星数据和再分析资料匹配在一起, 校正了大气影响, 得到2002—2011年AMSR-E观测的高原地表出射微波亮温数据, 并利用该数据集研究大气的吸收和散射效应对高原雪深反演的影响, 定量讨论了长时间尺度上, 忽略大气影响所引入的高原雪深估计的误差。
2 数据和方法 2.1 地表微波亮温数据为了通过比较大气顶出射微波亮温和地表出射微波亮温反演的雪深, 来探究云和大气对高原雪深反演的影响, 首先需要获得地表出射微波亮温数据。为此, 利用MODIS观测数据、美国国家环境预报中心NCEP(National Centers for Environmental Prediction)再分析资料, 并通过微波辐射传输模式MWRT(Liu, 1998)校正大气顶出射微波亮温, 得到地表出射微波亮温的算法(Lin et al, 2000; Min et al, 2006a, 2006b, 2010; Li et al, 2009)。这种订正方法, 考虑了细致的水汽吸收、云水吸收等效应, 得到了晴空和非降水云条件下的地表微波亮温。具体过程是:使用AMSR-E观测得到的各通道大气顶微波亮温(二级轨道产品L2A亮温数据, 空间分辨率约为25 km)作为初始输入, 然后再利用MODIS提供的云场观测数据MYD06_L2(包括云面积、云相态、云顶温度和云水路径等参数), 再结合NCEP FNL再分析资料的水汽信息, 大气成分和地表温度数据, 通过微波辐射传输模式的校正, 获得了高原地区2002—2011年逐日轨道级地表微波亮温数据。这些数据分辨率都不相同, 如MYD06_L2分辨率约为5 km, NCEP再分析资料分辨率为1°×1°, 这里把它们都匹配到AMSR-E的分辨率上。这种大气校正方法, 除了所使用的微波辐射传输模式不同之外, 与Min et al (2010)描述的方法完全相同, 故此处不再赘述。
2.2 雪深数据本文重点讨论大气订正对雪深反演的影响。车涛等(2004)根据高原上67个气象站的实测雪深数据, 对Chang et al(1987)的算法进行了修正, 提出在高原地区利用星载微波辐射计SSM/I 19 GHz和37 GHz水平极化通道亮温反演雪深的公式为:
| $ \begin{align} &SD=0.868\times [TB\left(19.35, H \right) \\ &\ \ \ \ \ \ \ \ -TB\left(37.0, H \right)]-2.130, \\ \end{align} $ | (1) |
该算法的反演结果与气象站实测雪深相比, 吻合程度较高, 相关系数达到0.843(车涛等, 2004)。将该雪深公式移植到AMSR-E数据上, AMSR-E和SSM/I的通道略有差异, 因此将SSM/I的19.35 GHz替换为18.7 GHz, 37 GHz替换为36.5 GHz。需要指出的是, 由于频率的差异和仪器观测平台的差异, 这种替换会引入额外的误差。因此理论上需要将ASMR-E通道的亮温订正到SSM/I通道的亮温, 但这种订正对大气顶亮温和地表亮温都是同样适用的, 而且根据Dai et al (2009)的订正方法, 订正公式与云和大气的具体参数无关, 所以沿用原来的公式不会对研究结果造成很大影响。
记AMSR-E在大气顶观测到的微波上行亮温为TB(频率, 极化)TOA; 由2.1节所述方法反演的相应地表上行亮温为TB(频率, 极化) SRF, 则得到的两种雪深的估计值, 分别表示为:
| $ \begin{align} &S{{D}_{\rm{TOA}}}=0.868\times [TB{{\left(18.7, H \right)}_{\rm{TOA}}} \\ &\ \ \ \ \ \ \ \ \ \ \ \ -TB{{\left(36.5, H \right)}_{\rm{TOA}}}]-2.130, \\ \end{align} $ | (2) |
| $ \begin{align} &S{{D}_{\rm{SRF}}}=0.868\times [TB{{\left(18.7, H \right)}_{\rm{SRF}}} \\ &\ \ \ \ \ \ \ \ \ \ \ \ -TB{{\left(36.5, H \right)}_{\rm{SRF}}}]-2.130, \\ \end{align} $ | (3) |
式中:下标TOA和SRF分别表示大气顶出射和地表出射。根据Chang et al (1987)的建议, 低于2.5 cm的积雪无法被微波探测到, 或者探测到的结果不可靠, 因此, 对于计算得到的雪深小于2.5 cm的像元, 将其设为0值。
Grody et al (1996)指出, 微波信号对冷的沙漠, 冻土等有与积雪类似的响应。对于湿雪, 由于融化和重新凝结的过程, 会造成反演的误差偏大(Tait, 1998)。因此, 在反演雪深时, 应剔除掉冷沙漠、冻土和湿雪的影响, 只对干雪进行反演, 根据文献(Neale et al, 1990; 车涛等, 2004; Che et al, 2008)将满足以下标准的像元判断为干雪:
| $ TB\left(23.8, V \right)-TB\left(18.7, V \right)\le 4, $ | (4) |
| $ \begin{align} &\left[ TB\left(18.7, V \right)-TB\left(18.7, H \right) \right]+[TB\left(36.5, V \right) \\ &\ \ \ \ \ \ -TB\left(36.5, H \right)]>8, \\ \end{align} $ | (5) |
| $ 225<TB\left(36.5, V \right)<257, $ | (6) |
| $ TB\left(18.7, V \right)\le 266. $ | (7) |
研究区域选定为高原, 区域的划定采用张镱锂等(2002)的方法。
利用逐轨的卫星观测大气顶亮温数据和校正得到的地表亮温数据(约25 km分辨率), 在满足干雪判别标准的像元上分别计算SDTOA和SDSRF, 该数据首先用于个例研究。然后将该轨道级雪深数据进行统计、格点化为0.25°×0.25°月平均数据用于后续统计研究。
3 结果分析 3.1 个例分析2006年12月12日06：34 (世界时, 下同), AMSR-E和MODIS在高原的一次观测如图 1所示。在该个例中, 有含水量较低、但覆盖面较广的云体存在。其中, 液态水云[图 1(a), 红框]的云水路径LWP(Liquid Water Path)大多不超过70 g·m-2, 少数像元可以达到100 g·m-2以上。有相当多冰云[图 1(b), 蓝框]的云冰路径IWP(Ice Water Path)超过了170 g·m-2。同时, 大气柱水汽含量CWV[Column Water Vapor, 图 1(c)]呈现东南区域高、西北区域低的分布特点。
|

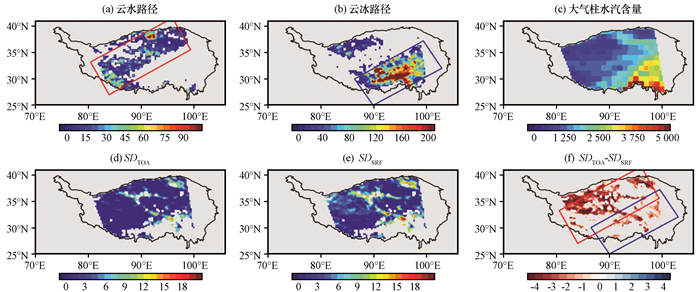

图 1 2006年12月12日云水路径(a, 单位: g·m-2)、云冰路径(b, 单位: g·m-2)、大气柱水汽含量(c, 单位: g·m-2)、雪深SDTOA(d, 单位: cm)和SDSRF(e, 单位: cm)以及二者的差别SDTOA-SDSRF(f, 单位: cm) Figure 1 The liquid water path (a, unit: g·m-2), ice water path (b, unit: g·m-2), column water vapor (c, unit: g·m-2), snow depth SDTOA (d, unit: cm), SDSRF (e, unit: cm) and their difference SDTOA-SDSRF(f, unit: cm) on 12 December 2006 |
由大气顶亮温和地表亮温所计算的高原雪深[图 1(d), (e)]在空间分布上基本一致, 但是由大气顶亮温反演得到的雪深SDTOA[图 1(d)]明显小于由地表亮温反演的雪深SDSRF[图 1(e)]。二者差值[SDTOA-SDSRF, 图 1(f)]在轨道上全部为负值, 特别是在该轨道的西北部[图 1(f)中红框], 水云占主导的地区, 两种雪深值反演差别较大, 其中SDSRF的值为5~8 cm时, SDTOA仅为0~2 cm, 二者差别可达4 cm。在该轨道的东南部冰云占主导的地区[图 1(f)中蓝框], 这种低估相对较小。值得指出的是, 由于该区域的部分像元未能判定为干雪, 相应的雪深未能反演。
为探究不同类型云水和大气水汽对微波遥感反演雪深的影响, 将样本分成3类(纯水云覆盖, 纯冰云覆盖和晴空, 为尽量减小云反演误差带来的影响, 舍弃了混合云覆盖的区域), 研究不同天气条件下TBTOA、TBSRF、以及相应反演所得雪深SDTOA和SDSRF的概率密度分布PDF(图 2)。从图 2中可以看出, 无论是纯水云覆盖、纯冰云覆盖还是晴空条件下, 低频微波18.7 GHz的大气顶上行亮温和地表上行亮温的PDF较为接近, 说明在低频波段, 相对于地表上行亮温而言, 大气中的水汽以及非降水液态云、冰态云的吸收、发射和散射效应基本可以忽略。中频微波36.5 GHz在大气中同时受到沿途云粒子热辐射增强和散射削弱的双重影响, 从结果来看, 该个例中大气顶上行亮温PDF分布明显较地表亮温偏暖, 这意味着大气的热辐射效应超过了大气消光效应。由公式(1)、(2)可知, 以上结果必然导致SDTOA明显小于SDSRF, 三种天气条件分类下SDTOA的PDF峰值出现在3.5 cm附近, 而SDSRF的PDF峰值出现在6 cm附近。
|

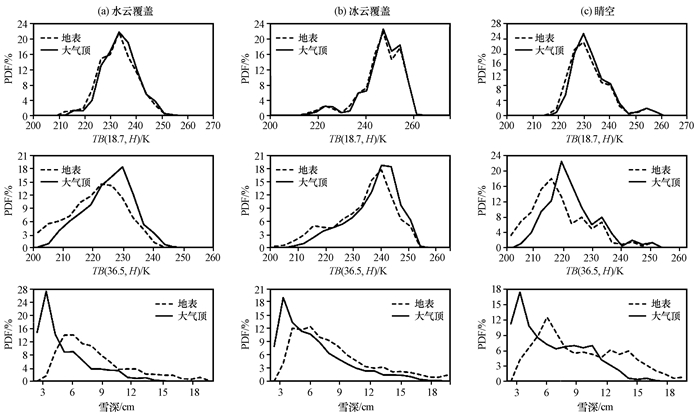

图 2 2006年12月12日不同天气条件下(a~c)所观测的18.7 GHz亮温(第一行)、36.5 GHz亮温(第二行)以及雪深(第三行)概率密度分布(PDFs) Figure 2 The probability density functions (PDFs) of observed brightness temperatures at 18.7 GHz (the first line), 36.5 GHz (the second line) and the retrieved snow depth (the third line) in different conditions (a~c) on 12 December 2006 |
为进一步定量探究云参数、大气参数和雪深反演误差SDTOA-SDSRF的关系, 对SDTOA-SDSRF和LWP、IWP以及CWV的关系进行分析, 结果(表 1)显示, SDTOA-SDSRF和LWP、IWP呈现显著(通过95%置信度的t检验)负相关, SDTOA-SDSRF和LWP线性拟合的相关系数较高, 可达0.53, 与IWP的相关系数较小, 为0.20。SDTOA-SDSRF与LWP线性拟合斜率为-0.04, 与IWP的线性拟合斜率小了一个数量级, 仅为-0.003, 可见, SDTOA-SDSRF对液态云水较为敏感, 而对冰云的敏感性较低。SDTOA-SDSRF的统计相关性为微弱正相关, SDTOA-SDSRF与CWV的线性拟合斜率非常小(0.000 5), 更为重要的是, 该相关性在另外的个例研究中又体现为负相关。综合这些结果可知, 微波反演雪深受水汽的影响较弱, 且结果呈现不确定性。
|
表 1 两个例中SDTOA-SDSRF和云水路径、云冰路径、大气柱水汽含量的统计关系 Table 1 The relationship between SDTOA-SDSRFand LWP, IWP, CWV of the two selected cases |
为避免单个个例的偶然性, 选取了第二个个例, 探测时间为2009年1月7日06：56, 主要探测区域为高原中西部(图 3)。结果与前一个例基本一致, 即利用大气顶亮温反演得到的雪深小于地表亮温反演得到的雪深。SDTOA和SDSRF相差较大的区域有较多的水云或冰云覆盖(图 3中黑框)。在高原西部, 地表亮温反演得到的雪深(SDSRF)可达5~10 cm, 而大气顶亮温反演的雪深(SDTOA)仅1~5 cm, 二者差值可达4 cm以上。个例二中亮温及雪深的PDF分析结果(图 4)也与个例一基本类似, 不再赘述。个例二中SDTOA-SDSRF和LWP、IWP以及CWV的关系统计见表 1, 该结果也基本与前一个例相一致。
|

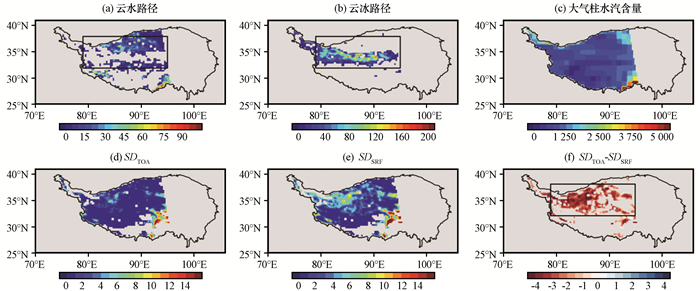

图 3 2009年1月7日云水路径(a, 单位: g·m-2)、云冰路径(b, 单位: g·m-2)、大气柱水汽含量(c, 单位: g·m-2)、雪深SDTOA(d, 单位: cm)和SDSRF(e, 单位: cm)以及二者的差别SDTOA-SDSRF(f, 单位: cm) Figure 3 The liquid water path (a, unit: g·m-2), ice water path (b, unit: g·m-2), column water vapor (c, unit: g·m-2), snow depth SDTOA (d, unit: cm), SDSRF (e, unit: cm) and their difference SDTOA-SDSRF(f, unit: cm) on 7 January 2009 |
|

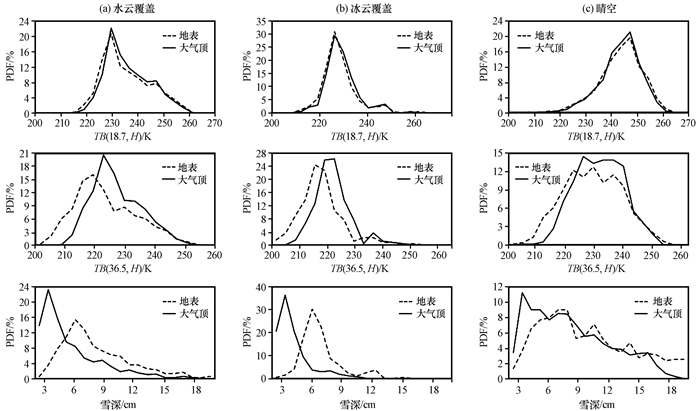

图 4 2009年1月7日不同天气条件下(a~c)所观测的18.7 GHz亮温(第一行)、36.5 GHz亮温(第二行)以及雪深(第三行)概率密度分布(PDFs) Figure 4 The probability density functions (PDFs) of observed brightness temperatures at 18.7 GHz (the first line), 36.5 GHz (the second line) and the retrieved snow depth (the third line) in different conditions (a~c) on 7 January 2009 |
此外, 还进行了其他多个个例分析, 其基本结论都与上述结果近似, 因此不一一介绍。基于这些个例研究结果, 从个例一得出的结论并非出于偶然, 而是在其他个例中可以重复的真实现象。
3.2 月平均时间序列选取高原四个积雪较多的代表性区域(图 5, 区域A: 73.5°E—80°E, 32°N—40°N; 区域B: 82.5°E—87.5°E, 32°N—37°N; 区域C: 92°E—97°E, 28°N—33°N; 区域D: 97.5°E—102.5°E, 30°N—35°N, 区域范围可以参见图 6所示), 这四个区域分别为喀喇昆仑上, 可可西里西侧, 雅鲁藏布下游至三江, 藏东。四个区域2002年7月至2011年9月的月平均SDTOA, SDSRF和SDTOA-SDSRF的时间序列如图 5所示。
|

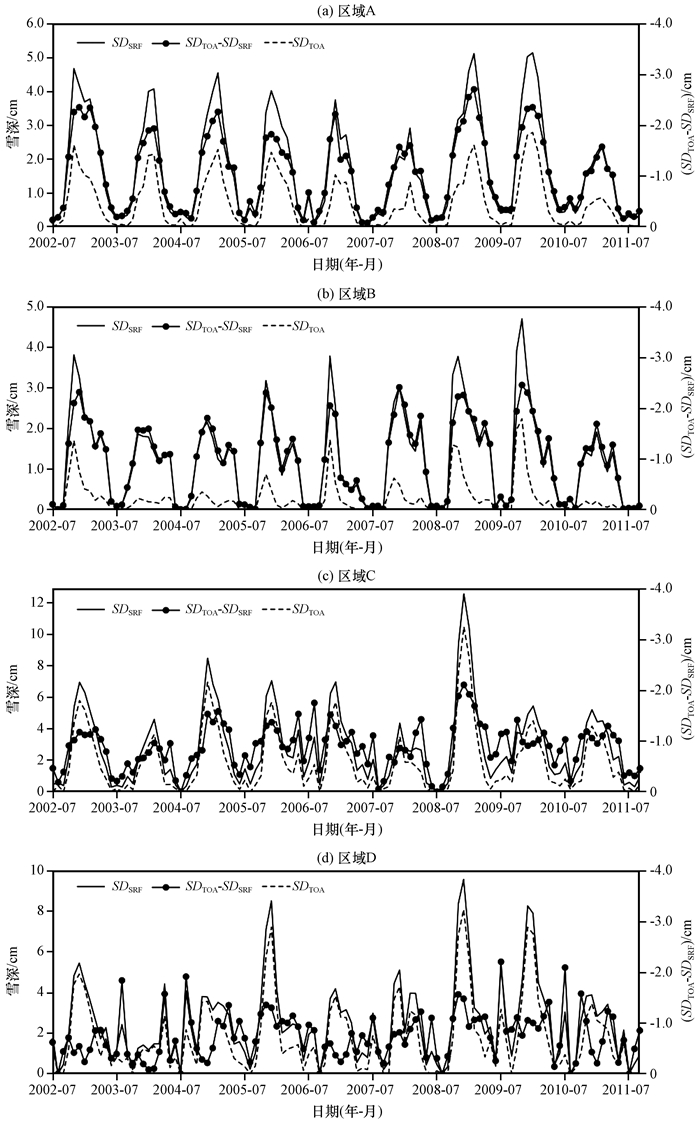

图 5 高原A, B, C, D四个代表性区域(a~d)雪深SDTOA、SDSRF和二者之差SDTOA-SDSRF的月平均时间序列 Figure 5 The time series of month mean snow depth SDTOA, SDSRF and their difference SDTOA-SDSRF in the selected study areas (a~d) of A, B, C, D |
|

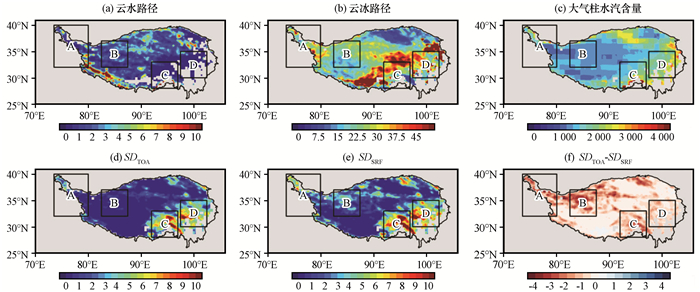

图 6 2003—2010年冬季平均云水路径(a, 单位: g·m-2)、云冰路径(b, 单位: g·m-2)、大气柱水汽含量(c, 单位: g·m-2)、雪深SDTOA(d, 单位: cm)和SDSRF(e, 单位: cm)以及二者的差别SDTOA-SDSRF(f, 单位: cm) Figure 6 Seasonal mean liquid water path (a, unit: g·m-2), ice water path (b, unit: g·m-2), column water vapor (c, unit: g·m-2), snow depth SDTOA (d, unit: cm), SDSRF (e, unit: cm) and their difference SDTOA-SDSRF(f, unit: cm) in winter of 2003—2010 |
从图 5中可以看出, 在月平均尺度上, 无论使用哪种亮温反演的雪深, 所展示的季节循环基本是一致的, 即:每年10—11月雪深值达到最大, 夏季6—8月趋近于0 cm。A, B区域年际波动较小; C, D区域的年际波动较大。但是, 大气效应造成的雪深反演误差在月平均尺度上较为显著。A, B, C, D四个区域都显示SDTOA＜SDSRF, 这和前面个例结果一致。该误差的绝对值在各区基本一致:最大为2~3 cm, 但是, 这种误差的相对严重程度在各个区域是不同的。
A区域的SDSRF冬季最高值范围为2.5~5 cm(例如2008年和2009年冬季SDSRF最高约为5 cm, 2010年最高约为2.5 cm), 而相应SDTOA月平均峰值仅为SDSRF的1/2左右(如2008和2009年冬季SDTOA最高约为2.5 cm, 2010年最高约为1 cm), 如果以SDSRF作为准确值, 那么当采用大气顶出射亮温反演雪深时, A区域的反演误差约为50%, 个别年份(如2010年)甚至可以超过50%。
B区域雪深值较A区小, 尤其是在2003, 2004和2010年等年份, 用大气顶亮温估计的雪深(SDTOA)甚至接近于零, 但是实际上, 由大气订正后地表亮温所计算的雪深仍有接近2 cm。由此可见, 对于积雪浅薄的区域, 用大气顶亮温估算雪深可能带来“有-无”之别, 应特别引起注意。
C, D区域是雪深值较大的区域(注意竖坐标的差异), SDSRF冬季峰值约为10 cm, 因此, 月平均SDTOA和SDSRF的相对差别较小(实线和虚线很接近)仅为20%。
由此可以看出, SDTOA虽然在整个高原都是偏小, 但是在高原的不同区域, 相对误差程度不一样, 总的来说, 积雪深度较小的高原中部地区(如本文所选A、B区域)相对误差大(约50%), 积雪深度较大的区域(如本文所选C、D区域)影响程度较小(约20%)。
3.3 多年冬季平均从高原地区多年冬季(DJF)平均云、水汽以及雪深的分布(图 6)可以看出, 高原积雪主要集中在西部和东部区域(即图中A, B, C, D区域)。即使是在多年平均的气候尺度上, 直接利用大气顶亮温所反演的雪深仍然明显小于利用地表亮温反演所得, 说明大气的影响确实会造成反演的雪深系统性偏小, 该误差在气候尺度上不容忽视。
表 2列出了四个区域的平均SDTOA, SDSRF以及二者之差。从表 2中可以看出, A, B区域的雪深值较小, 使用大气顶亮温反演雪深所造成的低估严重, 多年平均的相对误差分别达到53.76%和82.81%。特别是B区域, 采用大气顶出射亮温反演雪深, 对平均雪深的低估达到了80%以上, 原因是大量有雪的区域被判定为无雪。在C, D区域, 雪深值较大, 使用大气顶亮温反演雪深的相对误差较小, 但也有14% ~20%。
|
|
表 2 高原四个区域多年冬季平均的SDTOA, SDSRF和SDTOA-SDSRF Table 2 Multiple yearwinter average SDTOA, SDSRF and SDTOA-SDSRFin the four regions over Qinghai-Tibetan Plateau |
图 7是所有样本多年平均体现的SDTOA-SDSRF和LWP, IWP的关系, 对于高原, SDTOA-SDSRF和LWP有着明显的负相关, 相关系数有-0.456, 斜率为-0.047 2, 即100 g·m-2的液态云水, 可使得平均SDTOA比平均SDSRF偏小4.72 cm。当然, 从图 7可以看出, 在高原冬季, 绝大部分水云的LWP小于50 g·m-2, 因此导致的误差小于f2.4 cm。从多年平均统计还可以看出, SDTOA-SDSRF和IWP存在较弱的负相关。在图 6中, A, B, C, D这4个区域的平均云水路径分别为2.63, 1.64, 3.08和0.39 g·m-2, 大小顺序为C＞A＞B＞D, 而反演误差的排序为A＞B＞C＞D, 因此, 总体而言, 云水路径越大, 反演误差越大, 和图 7的结论一致。但是, 由于云水路径只是影响反演结果的因素之一(相关系数为-0.456), 所以C区域云水路径最大, 但反演误差不是最大, 影响反演误差的因素还有待更多的研究。
|

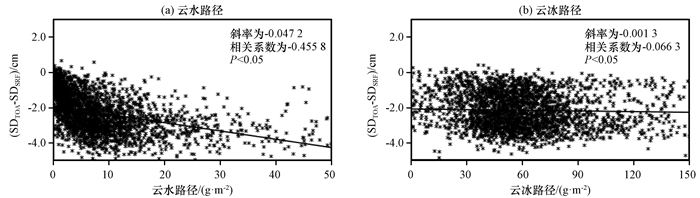

图 7 2003—2010年冬季大气顶出射微波亮温所反演的雪深和地表出射微波亮温所反演雪深之差SDTOA-SDSRF和云水路径(a)、云冰路径(b)的散点分布 Figure 7 Scatter plot of seasonal mean difference of snow depth between retrievals using microwave brightness temperature at TOA (SDTOA) and those using microwave brightness temperature at land surface (SDTOA -SDSRF) against liquid water path (a) and ice water path (b) in winter of 2003—2010 |
一般来说, 格点的雪覆盖面积越大, 对应的雪深越深。例如Armstrong et al (2001)和Savoie et al (2009)曾将微波反演的雪深结果和MODIS计算的雪覆盖面积结果进行了比较, 以判别两种信号反演积雪参数的差别。对2003—2010年冬季的MODIS雪盖产品(MYD10CM)所反映的平均积雪范围SE(Snow Extent)与微波反演的雪深进行相关性分析(图 8)可以看出, SDSRF与SE的相关系数为0.53, SDTOA与SE的相关系数为0.39。这说明, 采用地表出射亮温所反演的雪深和MODIS光谱遥感方法的结果有更好的一致性, 采用地表出射微波亮温来遥感反演雪深更合理。
|

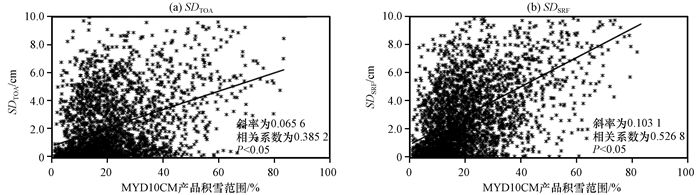

图 8 2003—2010年冬季平均雪深SDTOA(a)和SDSRF(b)与MODIS积雪范围(SE)的散点分布 Figure 8 Scatter plots of seasonal mean snow depth SDTOA (a) and SDSRF (b) against snow extent (SE) derived from MODIS in winter from 2003 to 2010 |
从图 8中还可以看出, 当SE不为0时, 有大量SDTOA很接近0, 这说明用大气顶出射亮温估算雪深会造成很多区域雪深的低估(例如前面已经讨论的B区域), 这是平均SDTOA和平均SE相关系数较低的主要原因。利用地表出射亮温估算雪深时, 这样的低估样本大大减少了。
4 结论与讨论通过卫星多传感器联合观测校正得到的地表出射微波亮温, 通过比较大气顶亮温反演得到的雪深SDTOA和地表亮温反演得到的雪深SDSRF, 研究了在高原由于忽略大气效应所带来的雪深反演的误差。得到以下主要结论:
(1) 对高原上空而言, 低频18.7 GHz微波传输受大气影响较小, 大气顶和地表的上行微波亮温比较接近; 但是中频36.5 GHz微波在穿越大气时, 水汽、云水的微波发射增强效应超过其吸收、散射等消光效应, 导致在大气顶处观测的亮温暖于雪盖上方实际出射的亮温。如果不考虑大气效应, 直接利用卫星测量的该两个通道的大气顶亮温差反演雪深, 将引入负误差。
(2) 该误差在个例和多年(2002—2011年)平均的气候尺度上都显著存在。误差值和云中液态水有很好的负相关, 多年样本统计相关系数为-0.46, 线性拟合斜率为-0.047 2, 和冰态云水含量有较弱的负相关, 而和大气柱中的水汽的相关性微弱且不确定性较大。高原水云对微波遥感反演雪深影响较大, 冰云有较小的影响。
(3) 该误差对高原不同区域雪深反演的相对误差不同, 在积雪较浅的区域, 相对误差可达50% ~80%, 在积雪较深的区域, 相对误差为14% ~20%。
(4) 通过与MODIS雪盖产品的比较, 证明用经过大气校正的地表出射亮温反演得到的雪深和MODIS雪盖产品具有更好的相关性。
被动微波遥感积雪参数的算法在发展的过程中, 已经有许多研究成果对影响雪深反演精度的因素做了分析, 例如雪粒子大小, 植被的覆盖和地形等, 而对大气和云的因素的影响研究还不是很多, 这与人们长期认为云和大气对微波信号的影响可以忽略有关。然而, 本文的研究结果显示, 尽管高原是大气相对比较稀薄的区域, 但无论是在晴空条件下还是在有云覆盖时, 都可以对微波遥感反演的雪深产品精度产生显著的影响。因此, 为了进一步提高被动微波遥感反演雪深的技术, 应该将大气的影响作为一个重要因素加以考虑。
